プジョー206の車速信号配線

プジョー206XTの車速信号配線について



これまで、パイオニアDVD楽ナビ

車速信号を配線せずに使用していたのですが、

やっぱりつなごうと思いやってみたので写真をご紹介します。

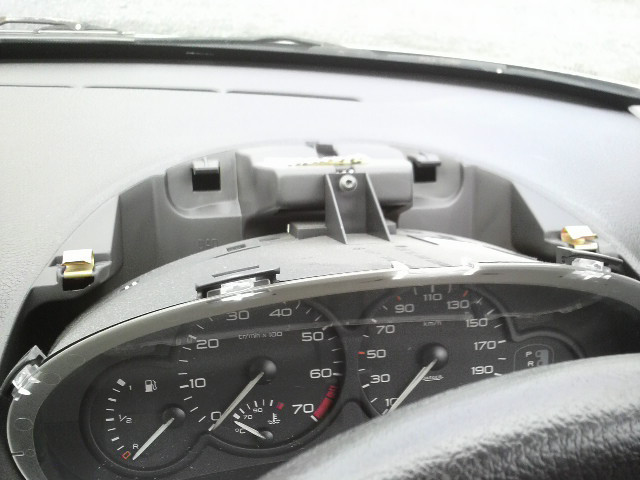

メーターフードはハメてあるだけなので、パカッと外します。


101014プジョー206の車速信号配線T20

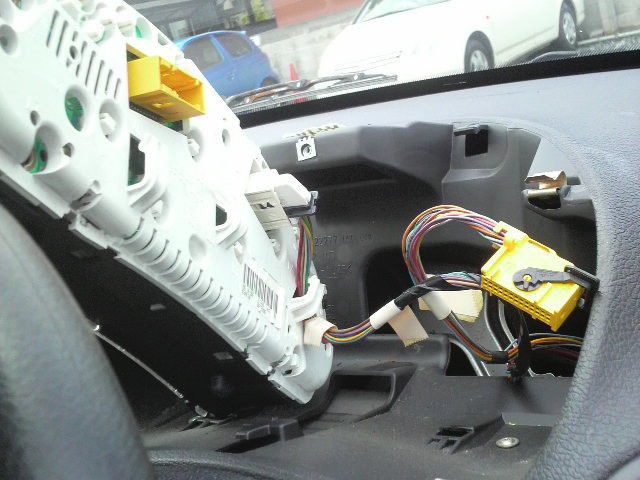

トルクスネジ1本でメーターが外れます。


101014プジョー206の車速信号配線

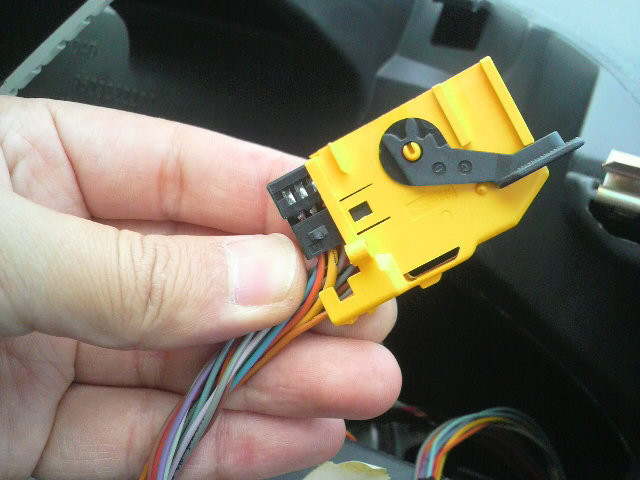

メーター裏の黄色いカプラーは、

黒いレバーを起こすと外れます。

(ツメで留まっているものより楽チンです)


101014プジョー206の車速信号配線

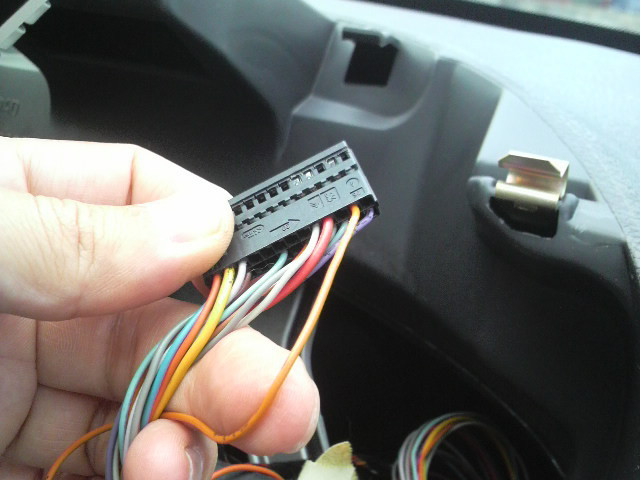

さらにこの黄色のカプラー内の黒い本体を引き出すことが出来ます。


101014プジョー206の車速信号配線

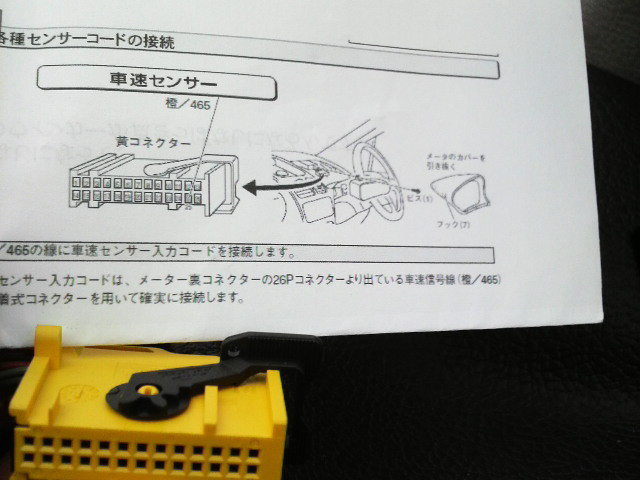

この「465」というオレンジ色の配線が社則信号線です


101014プジョー206の車速信号配線

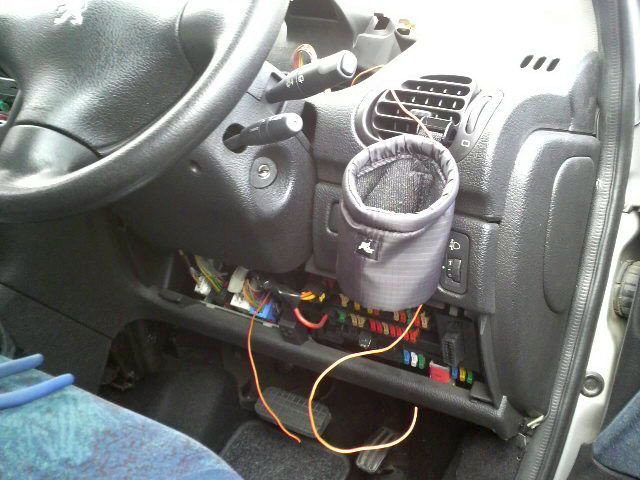

ここに赤パッチンでつなぎ、コラム下のカバーを外して下に渡します。


101014プジョー206の車速信号配線

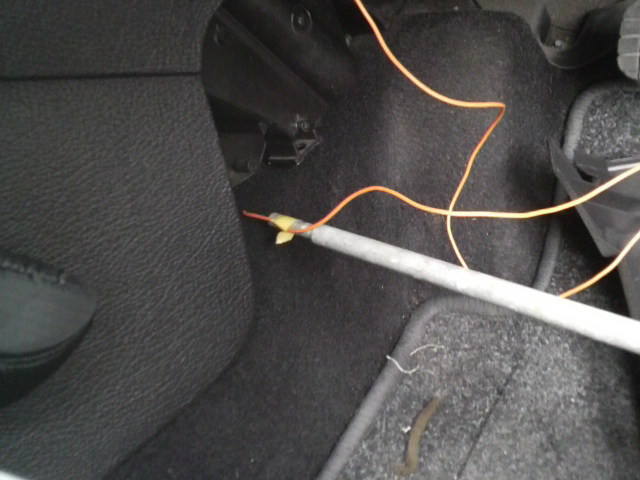

何か棒にこの線を留めて、助手席下のナビ本体に向けて線を通す。


101014プジョー206の車速信号配線

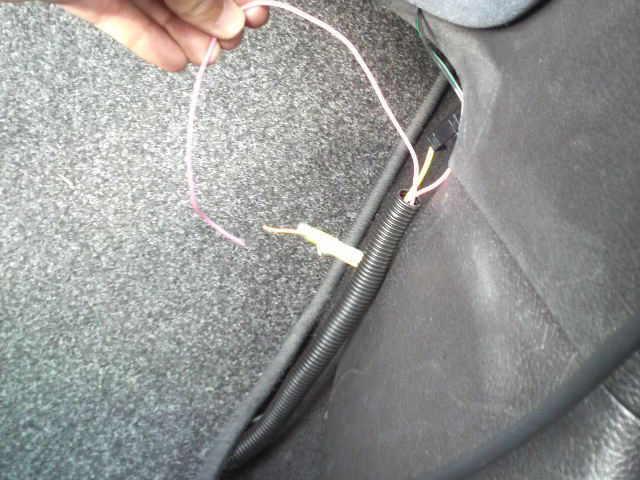

車速信号の配線をつないで完了


101014プジョー206の車速信号配線

車速信号なしでも、十分ナビは機能しますが、

高速道路の下やトンネル内では動かなくなってしまい

困った経験もあります。



めんどくさがらずに、初めから接続するべきでした
